Rohátkový zdvihák Z 310
Zdvihák je konštruovaný výhradne pre ručné zdvíhanie, spúšťanie a ťahanie voľných bremien v ľubovoľnom smere pri normálnych atmosférických podmienkách na pracovisku. Hmotnosť bremena pri zdvíhaní alebo ťah v reťazi pri ťahaní nesmie prekročiť danú dovolenú nosnosť.
Technické údaje
| varianty (náhr.diely) |

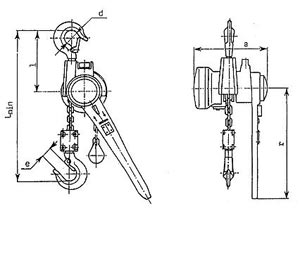

Nosnosť [t] | a | d | e min | l | L min | r | Reťaz | Poč.nosných prameňov |
Sila na páku pri menovitom zdvihu | Hmotnosť [kg] | Štandarný zdvih[m] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Z310 | 0,5 | 163 | 28 | 20 | 120 | 235 | 290 | 5x15 | 1 | 120 | 8 | 1,5 |
| Z310 | 1 | 163 | 36 | 25 | 160 | 360 | 290 | 5x15 | 2 | 140 | 10,5 | 1,5 |
| Z310 | 1,6 | 187 | 42 | 31 | 175 | 420 | 380 | 9x27 | 1 | 300 | 16 | 1,5 |
| Z310 | 3,2 | 187 | 48 | 37 | 220 | 500 | 380 | 9x27 | 2 | 350 | 24 | 1,5 |
| Z310 | 5 | 187 | 54 | 41 | 230 | 700 | 380 | 9x27 | 3 | 400 | 33 | 1,5 |
