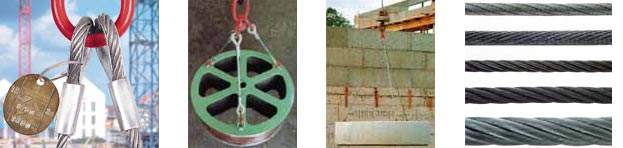

Produkty > Oceľové laná a lanové závesy
sa dodávajú v prevedení oko-oko alebo ako závesy 1-, 2-, 3- a 4-ramenné v prevedení oko-hák, oko-oko. V prípade potreby prevedenie závesov v súvislosti s ich nosnosťami konzultujte s dodávateľom.
NOSNOSŤ VIAZACÍCH OCEĽOVÝCH LÁN podľa STN EN 13414-1
| Počet nosných prierezov | jeden | dva | tri a štyri | ||
|---|---|---|---|---|---|
| Uhol rozovretia | 0° | do 45° | 46° - 60° | do 45° | 46° - 60° |

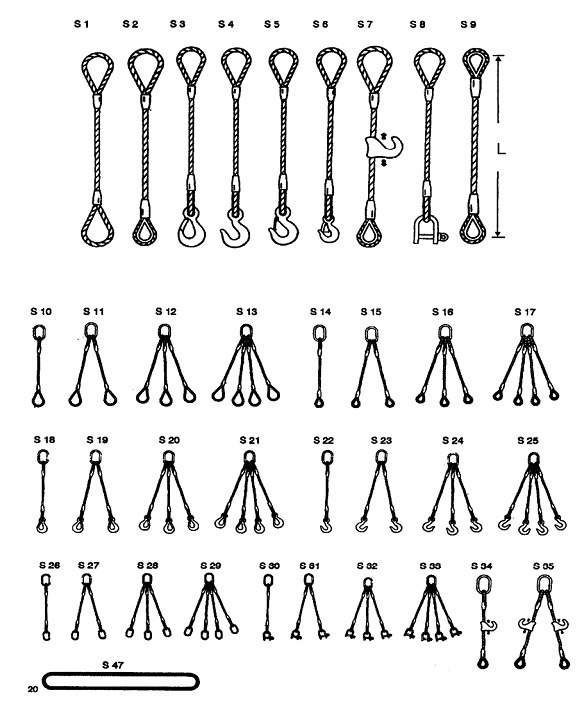

| Prevedenie | S 1,10,14,18,22,26,30 | S 11,15,19,23,27,31,35 | S 12,13,16,17,20,21,24,25,28,29,32,33 | ||
| Priemer lana (mm) Pevnosť drôtov | Základná nosnosť (kg) | Dovolená hmotnosť bremena pri rôznych uhloch rozovretia | |||
| 1770 (MPa) | k=1 | 1,4 | 1 | 2,1 | 1,5 |
| 5 | 300 | 450 | 300 | 650 | 450 |
| 6 | 400 | 600 | 400 | 850 | 600 |
| 7 | 550 | 750 | 550 | 1100 | 825 |
| 10 | 700 | 950 | 700 | 1500 | 1050 |
| 9 | 850 | 1200 | 850 | 1800 | 1300 |
| 10 | 1050 | 1500 | 1050 | 2250 | 1600 |
| 11 | 1300 | 1800 | 1300 | 2700 | 1950 |
| 12 | 1550 | 2120 | 1550 | 3300 | 2300 |
| 13 | 1800 | 2500 | 1800 | 3850 | 2700 |
| 14 | 2120 | 3000 | 2120 | 4350 | 3150 |
| 15 | 2500 | 3400 | 2400 | 5000 | 3650 |
| 16 | 2700 | 3850 | 2700 | 5650 | 4200 |
| 18 | 3400 | 4800 | 3400 | 7200 | 5200 |
| 20 | 4350 | 6000 | 4350 | 9000 | 6500 |
| 22 | 5200 | 7200 | 5200 | 11000 | 7800 |
| 24 | 6300 | 8800 | 6300 | 13500 | 9400 |
| 25 | 6750 | 9400 | 6750 | 14250 | 10200 |
| 26 | 7200 | 10000 | 7200 | 15000 | 11000 |
| 28 | 8400 | 11800 | 8400 | 18000 | 12500 |
| 30 | 9700 | 13500 | 9700 | 20500 | 14500 |
| 32 | 11000 | 15000 | 11000 | 23500 | 16500 |
| 34 | 12500 | 17000 | 12500 | 26250 | 18750 |
| 36 | 14000 | 19000 | 14000 | 29000 | 21000 |
| 38 | 15500 | 21250 | 15500 | 32500 | 23500 |
| 40 | 17000 | 23500 | 17000 | 36000 | 26000 |
| 42 | 19000 | 26250 | 19000 | 40000 | 28750 |
| 44 | 21000 | 29000 | 21000 | 44000 | 31500 |
| 46 | 23000 | 32000 | 23000 | 48000 | 34250 |
| 48 | 25000 | 35000 | 25000 | 52000 | 37000 |
| 50 | 27000 | 37500 | 27000 | 57000 | 40500 |
| 52 | 29000 | 40000 | 29000 | 62000 | 44000 |
| 56 | 33500 | 47000 | 33500 | 71000 | 50000 |
| 60 | 39000 | 54000 | 39000 | 81000 | 58000 |
Vyrábané konštrukcie podľa STN EN 13411-3

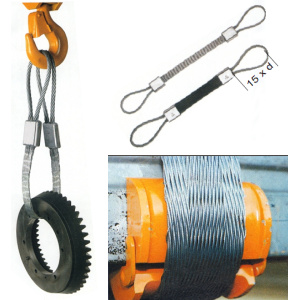

Ploché oceľové laná
Práca s plochými lanami je pohodlná a ľahká. Vďaka veľkej šírke lana sila sa rozloží po celej šírke a bremeno sa nepoškodí.
Prevedenie:- pozinkované, pracovný rozsah -60 C° až +150 C°
- vulkoanizované, pracovný rozsah -60 C° až +120 C°
Rohová ochrana - pre ploché oceľové lana
- hliníková zliatina so silným permanentným magnetom šírka 80mm, 150mm
Ochranný návlek
- polyuretánová ochrana secutex-SC-PCS
