Horizontálne zvierky IPHOZ slúžia na transport tenkých, prehýbajúcich sa plechov. Používajú sa v pároch. Ich bočné zataženie nie je dovolené. Pri zdvíhaní vnútorný uhol závesu nesmie presiahnuť 60°. Bočné zaťaženie nie je dovolené /max.15°/

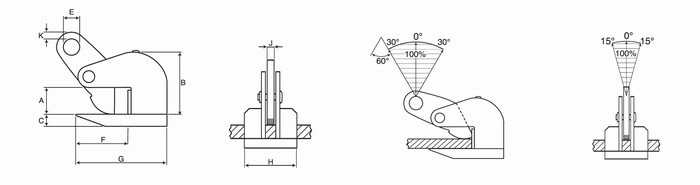

Model | Obj. číslo | Nosnosť páru (t) | Prac. rozsah (mm) | Hmotnosť (kg) | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
A | B | C | D | F | G | H | J | K | ||||
0,75-IPHOZ | 5401 | 0,75 | 0-30 | 94 | 16 | 16 | 70 | 118 | 81 | 12 | 12 | 6,0 |
1,5 -IPHOZ | 5402 | 1,5 | 0-45 | 133 | 16 | 22 | 125 | 192 | 100 | 16 | 12 | 11,0 |
3 -IPHOZ | 5403 | 3,0 | 0-45 | 137 | 20 | 26 | 125 | 200 | 120 | 20 | 10 | 16,0 |
4,5 -IPHOZ | 5404 | 4,5 | 0-45 | 138 | 25 | 30 | 126 | 220 | 120 | 20 | 10 | 17,0 |
6 -IPHOZ | 5405 | 6,0 | 0-60 | 171 | 30 | 36 | 135 | 235 | 130 | 20 | 20 | 31,0 |
9 -IPHOZ | 5406 | 9,0 | 0-60 | 211 | 30 | 43 | 166 | 276 | 160 | 25 | 20 | 41,0 |
12 -IPHOZ | 5407 | 12,0 | 0-60 | 217 | 40 | 168 | 294 | 190 | 25 | 19 | 76,0 | |
15 -IPHOZ | 5408 | 15,0 | 0-60 | 220 | 40 | 47 | 183 | 317 | 250 | 25 | 22 | 76,0 |
