Variantné riešenia zvierok: IPU 10 resp. IP10 umožňujú
- dvíhanie a transport nerezových plechov - model IPU 10/S (IP 10/S)
- dvíhanie a transport tvrdých plechov model - IPU 10/H (IP 10/H)
Minimálne zaťaženie zvierok IPU 10/S (IP 10/S): -10% menovitej nosnosti pri tvrdosti plechu do 47 Rc (1520 N/mm2)
- 5% menovitej nosnosti pri tvrdosti plechu do 27 Rc (900N/mm2) Minimálne zaťaženie zvierok IPU 10/H (IP 10/H) -10% menovitej nosnosti pri tvrdosti plechu do 47 Rc (1520 N/mm2)

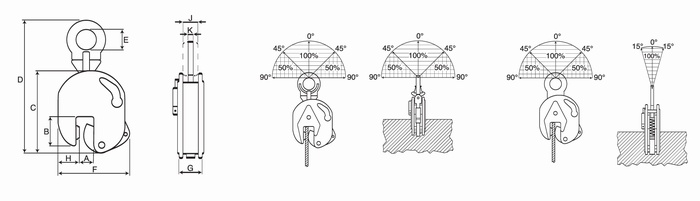

| Model | Obj. číslo | Nosnosť (t) | Prac. rozsah (mm) | Hmotnosť (kg) | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | H | K | ||||
| Zvierky s kĺbovým závesným okom | ||||||||||||
| 0,5-IPU1O/H | 2175 | 0,5 | 0-16 | 44 | 128 | 228 | 30 | 115 | 41 | 28 | 10 | 1,9 |
| 1 -IPU10/H | 2177 | 1,0 | 0-35 | 78 | 201 | 372 | 70 | 190 | 61 | 55 | 16 | 7,6 |
| 2 -IPU10/H | 2165 | 2,0 | 0-40 | 100 | 253 | 445 | 75 | 225 | 78 | 60 | 20 | 14,8 |
| 3 -IPU10/H | 2167 | 3,0 | 0-40 | 100 | 253 | 445 | 75 | 232 | 82 | 65 | 20 | 16,0 |
| 4,5-IPU10/H | 2169 | 6,0 | 0-50 | 126 | 302 | 525 | 80 | 292 | 84 | 95 | 20 | 24,0 |
| Zvierky s pevným závesným okom | ||||||||||||
| 0,5-IP10/H | 2174 | 0,5 | 0-16 | 44 | 128 | 207 | 30 | 115 | 41 | 28 | 10 | 1,8 |
| 1 -IP10/H | 2176 | 1,0 | 0-35 | 78 | 201 | 336 | 70 | 190 | 61 | 55 | 16 | 6,8 |
| 2 -IP10/H | 2164 | 2,0 | 0-40 | 100 | 253 | 436 | 75 | 225 | 78 | 60 | 20 | 13,8 |
| 3 -IP10/H | 2166 | 3,0 | 0-40 | 100 | 253 | 436 | 75 | 232 | 82 | 65 | 20 | 15,0 |
| 4,5-IP10/H | 2168 | 6,0 | 0-50 | 126 | 302 | 515 | 80 | 292 | 84 | 95 | 20 | 23,5 |
